EWELLIX DOBOT CR Series LIFTKIT

  • Productprijs: €6.999,00excl. BTW

    EWELLIX DOBOT CR Series LIFTKIT

    Verticale as voor alle collaboratieve robots LIFTKIT-DB-900

    Compatibel met DOBOT CR10, CR12, CR16

    • Verticale as voor alle collaboratieve robots LIFTKIT-DB-900

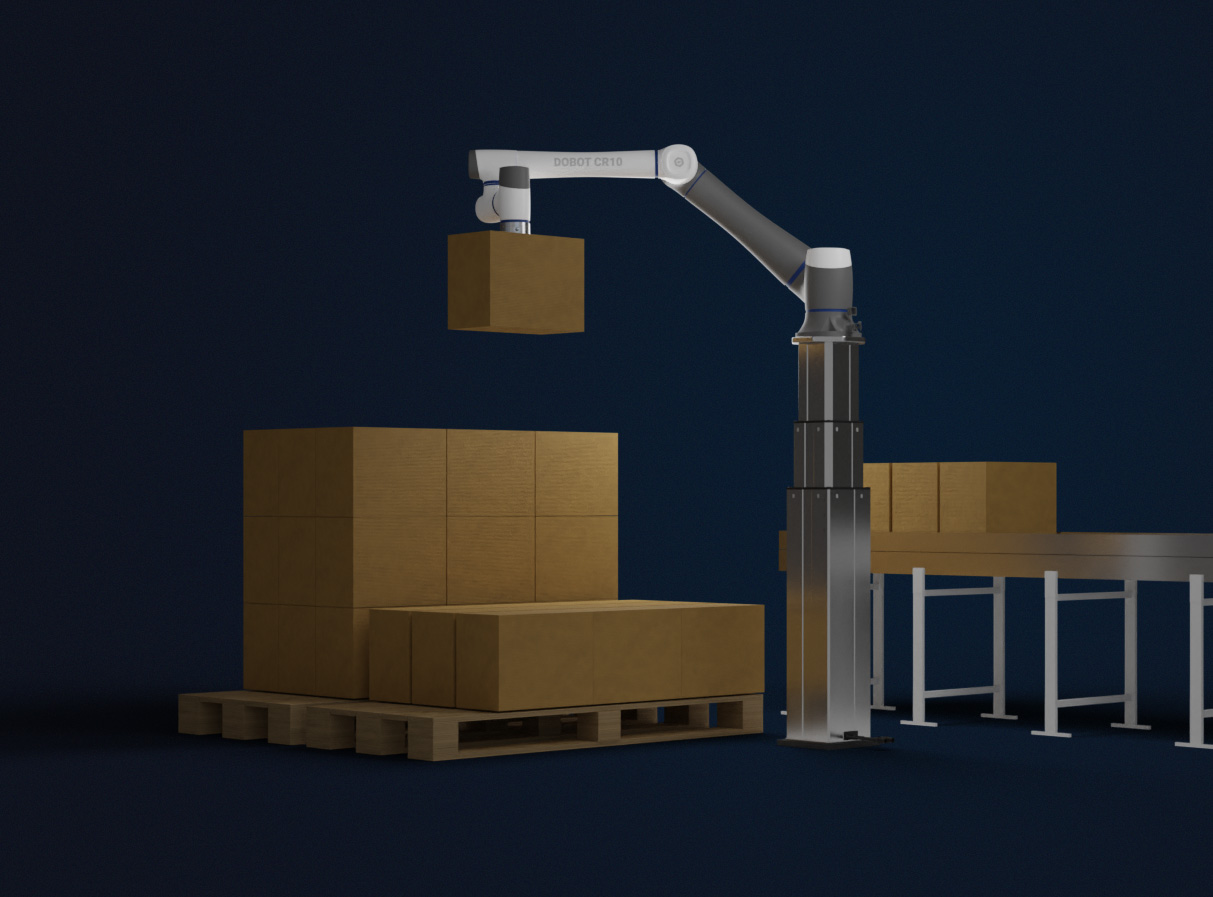

    Cobots worden vaak ingezet bij het palletiseren maar bereiken hun limiet zodra de palletstapel een bepaalde hoogte bereikt.

    De eenvoudig te monteren LIFTKIT vergroot het bereik van de cobot door deze langs een verticale as te verplaatsen.
    De basis van de Cobot kan tijdens het palletiseren omhoog of omlaag worden gebracht zodat deze altijd in een optimale werkpositie staat. Dit grotere bereik verbetert de productiviteit en verlaagt de kosten.

    Ewellix LIFTKIT is een kant-en-klaar systeem en bevat een hefkolom met een cobot-montage-interface, een controller en een software-plug-in voor compatibele robots zodat bewegingen direct via de cobot-controller kunnen worden geprogrammeerd.

    Voordelen:

    • Breid het werkbereik van de cobot uit om de productiviteit te verhogen en kosten te besparen
    • Geen hardware-/software-upgrades vereist
    • Directe positioneringstoegang binnen de cobot-besturingsomgeving (indien beschikbaar)
    • Trillingsvrije beweging
    • Hoge positioneringsnauwkeurigheid

    Functies:

    • Gecertificeerde UR- en Omron-positioneringsas
    • Kant-en-klaar compleet systeem
    • Robuust kolomontwerp voor industrieel gebruik
    • Stille werking
    • Hoge stijfheid

    Uitbreiding van het werkbereik

    • Verticaal heffen van de cobot tot 1400 mm met compacte ingeschoven hoogte
    • Robuust kolomontwerp voor industrieel gebruik, trillingsvrije beweging en nagenoeg onderhoudsvrij

    Plug-and-play-oplossing

    • Hardware-interface compatibel met alle robots
    • LIFTKIT-besturing via TCP/IP

    Kostenbesparing en hogere productiviteit

    Cobots in combinatie met Ewellix LIFTKIT bieden een kosteneffectieve oplossing om een bestaande montagewerkplaats te upgraden, van een handmatige naar een volledig geautomatiseerde lijn.

    De liftkit is geschikt voor de CR10, CR12 en CR16 en is compatible with Dobot palletizing software StudioPRO.

    LIFTKIT versie voor plafondmontage beschikbaar op aanvraag

    Slag tot 1 400 mm (op aanvraag)

    Specificaties

  • Specificaties

    Kolom type
    TLT

  • Performance Data

    Max. Push load
    1500N
    Max. Pull load
    0N
    Max. dynamic moment
    210 Nm
    Max. static moment
    3 000 Nm
    Max. linear speed
    80 mm/s
    Duty cycle
    10% (20% at 500N)

  • Mechanical Data

    Screw type -
    Acme screw
    Stroke range
    500 - 1 400 mm
    Retracted length (software controlled)
    Stroke/2 + 275 mm
    Weight @ 0 mm stroke
    21 kg
    Δ weight per 500 mm stroke
    1,7 kg
    Robots compatibility
    Any
    Cable management
    Threads on column and interface plate to attach cable management

  • Electrical

    Input Voltage/Current
    120 VAC / 6,5 A
    230 VAC / 3,3 A
    Input frequency Hz
    50-60 Hz
    Input Fuse
    10A
    I/O voltage
    24 VDC
    I/O current
    max. 10 A not protected
    Emergency stop
    STO up to PLe, Cat.4

  • Communication

    Control interface
    TCP/IP
    Positioning, repeatability
    ± 1 mm
    Accessible positions
    any
    Feedback
    Position & Status
    Soft start and stop
    Implemented for smooth operation

  • Environment

    Environment Type of protection
    IP40
    Ambient temperature
    +10 to +40 °C
    Max. humidity
    85 %
    Vibration
    Stationary industrial environment

  • Verzenditems

    Quick start guide
    Controller
    Raspberry Pi controller
    Lifting column
    Bottom fixation plate
    Mounting plate DOBOT CR10
    Handswitch
    Controller I/O cable
    RS232 cable
    Ethernet cable
Offerte aanvragen
